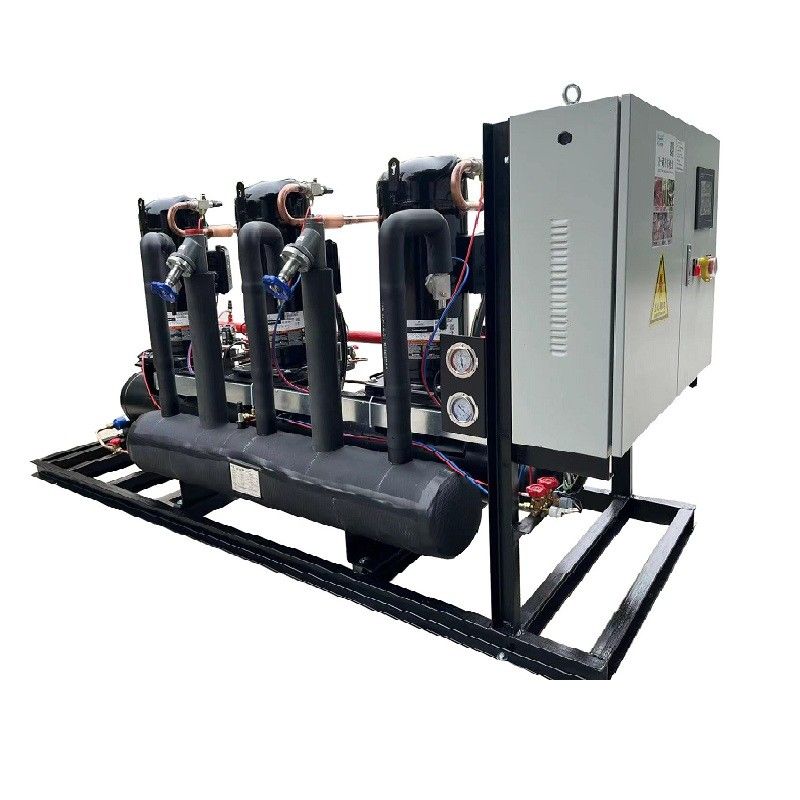

La série BBS est équipée d'un rack de réfrigération parallèle semi-hermétique.
| Lieu d'origine | Changhaï, Chine |
|---|---|
| Nom de marque | KUB |
| Certification | CE |
| Numéro de modèle | Décrivez |
| Quantité de commande min | 1 |
| Prix | Consult |
| Détails d'emballage | Emballage de palette |
| Délai de livraison | 20days |
| Conditions de paiement | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement | 1000 morceaux/morceaux par an |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Le type | Compresseur | Service après-vente fourni | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
|---|---|---|---|
| Réfrigérant | R404a | Capacité de refroidissement | À partir de 1800 W à 95600W |
| Voltage | 380V/3Ph/50Hz | Application du projet | Pièce de congélateur de pièce d'entreposage au froid |
| Mettre en évidence | Réfrigération parallèle semi hermétique de support,Réfrigération parallèle compacte de support,Réfrigération parallèle de support de R404a |
||
Description de produit

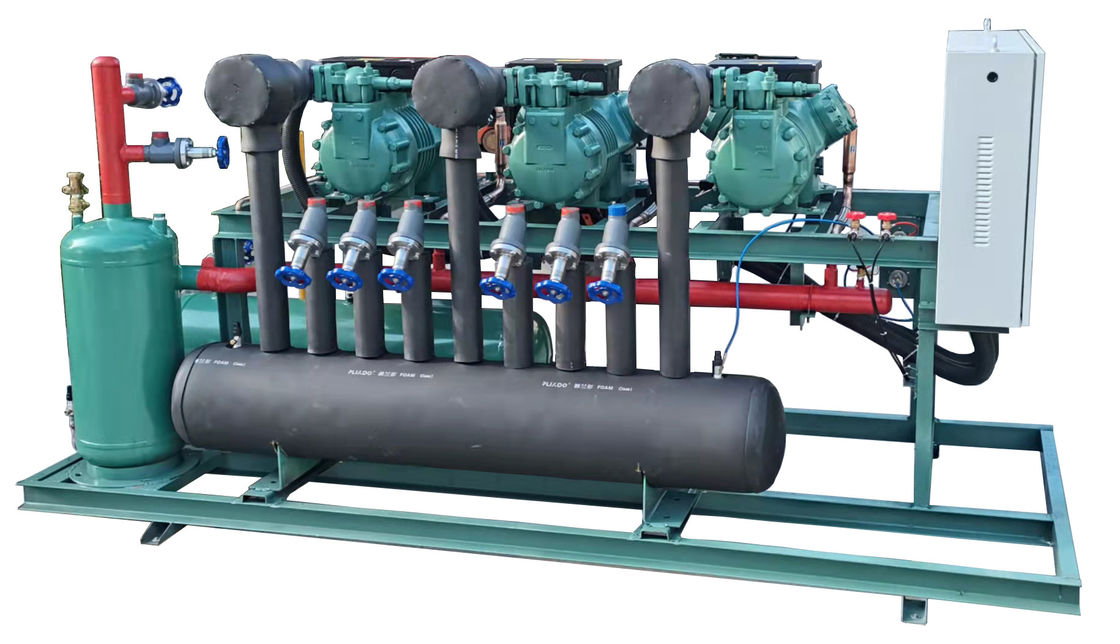

Le compresseur semi hermétique de la série BBS étire l'équipement de réfrigération parallèle
1. Description du produit
◆ Avec compresseur semi-hermétique série bizter ECOLINE
◆ Les compresseurs multiples étaient connectés en parallèle pour fournir une plus grande capacité partageant le même tuyau de refoulement, le même tuyau d'aspiration, le condenseur,
récepteur de liquide, etc.
◆ Conception compacte pour une installation facile et une petite taille d'installation.
◆ Ajustements énergétiques en plusieurs étapes en fonction de la capacité de refroidissement pour réduire les coûts d'exploitation.
3. Principaux composants
●Compresseur
●Réchauffeur de carter
●éliminateur de vibrations
●Séparateur d'huile
●Système d'équilibrage d'huile
●Filtre à huile
●Récepteur
●Sécheur et filtre
● Lunettes de vue
●Séparateur de gaz
●Filtre d'aspiration
●Contrôleur de pression
●Manomètre
●Protecteur d'huile (avec pompe à huile)
●Ventilateur cylindrique (unité basse température)
●Contrôle électrique
Condenseur de refroidissement par air ou évaporation.Le condensateur est facultatif !
Pour unité refroidie à l’eau :
●Compresseur
●Réchauffeur de carter
●éliminateur de vibrations
●Séparateur d'huile
●Système d'équilibrage d'huile
●Filtre à huile
●Condenseur d'eau
●Sécheur et filtre
● Lunettes de vue
●Séparateur de gaz
●Contrôleur de pression
●Manomètre
●Protecteur d'huile (avec pompe à huile)
●Ventilateur cylindrique (unité basse température)
●Contrôle électrique
Remarque :
Le contrôleur de rack de compresseur est utilisé comme composant standard.Le contrôleur PLC est facultatif.

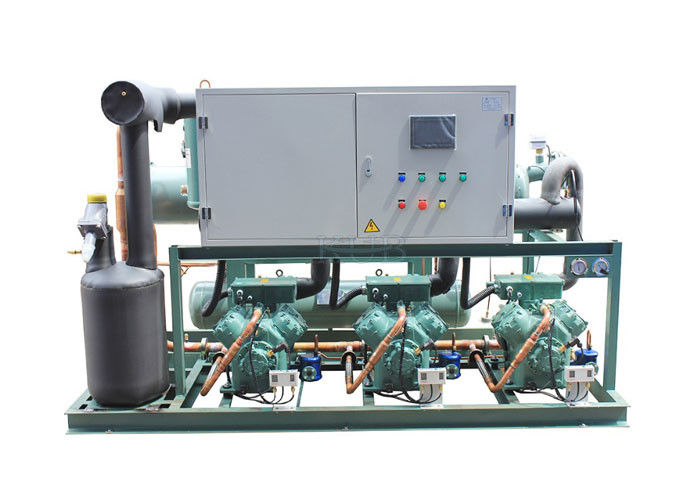

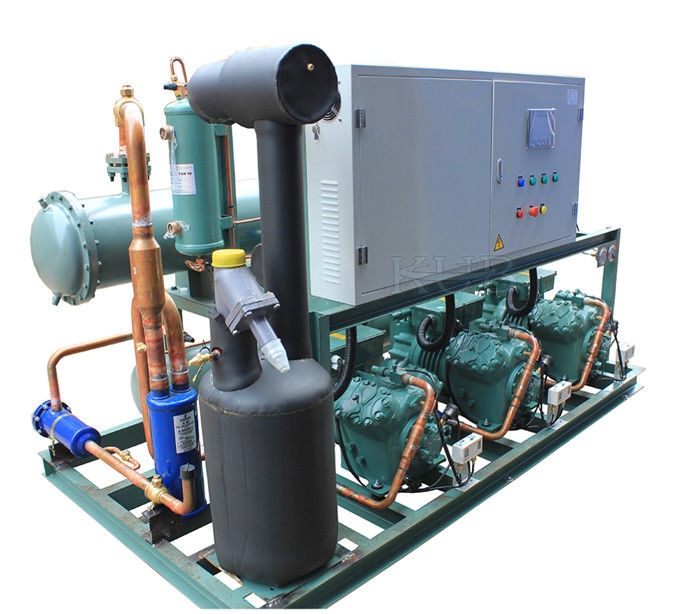

4.2 Rack refroidi à l'eau
4.2.1 Température moyenne.(Te -5~-20℃)
4.2.1.1 Réfrigérant R22
4.2.1.1.1Bâtis de compresseurs Mid Temp 2 refroidis à l'eau
| Modèle | BBS2- | |||||||||||
| 20 Mo | 30 Mo | 40 Mo | 50 Mo | 60 Mo | 70 Mo | 80 Mo | 100 Mo | |||||
| Température (℃) | -5 ℃ ~ 5 ℃ | |||||||||||
| Réfrigérant | R22 | |||||||||||
| Source de courant | 380 V/50 Hz | |||||||||||
| Comp. | Taper | Semi-hermétique | ||||||||||
| Comp.Modèle | 4VES-10 | 4PES-15 | 4NES-20 | 4HE-25 | 4GE-30 | 6HE-35 | 6GE-40 | 6FE-50 | ||||
| Qté | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| Condenseur | Taper | Coquille et Tube | ||||||||||
| Eau de refroidissement (m3/h) | 13 | 18 | 20.6 | 28 | 32 | 38 | 48 | 58 | ||||
| Taille du connecteur | 2-1/2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ | 3″ | 3″ | 3″ | 4″ | ||||
| Casquette.& Watts | Te -5℃ |
Casquette (W) | 44600 | 61800 | 72800 | 96800 | 112200 | 145400 | 166800 | 200800 | ||
| Entrée (KW) | 13.62 | 18,98 | 22.24 | 29.78 | 34.28 | 44,8 | 51.4 | 62,6 | ||||
| Te -10 ℃ |
Casquette (W) | 35860 | 49600 | 58600 | 78200 | 90800 | 117200 | 134600 | 162200 | |||
| Entrée (KW) | 12.66 | 17h58 | 20.68 | 27.76 | 32.02 | 41,8 | 48,0 | 58,4 | ||||
| Te -15 ℃ |
Casquette (W) | 28360 | 39080 | 46400 | 62200 | 72400 | 93200 | 107000 | 129200 | |||
| Entrée (KW) | 11h56 | 16,0 | 18.9 | 25h46 | 29.42 | 38.24 | 44,0 | 53,8 | ||||
| Conné cteur |
Sortie de liquide Connect (mm) | φ42 | φ54 | φ54 | φ66 | φ66 | φ76 | φ76 | φ76 | |||
| Raccordement gaz (mm) | φ22 | φ22 | φ28 | φ28 | φ28 | φ35 | φ35 | φ35 | ||||
| Taille globale | L(mm) | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | |||
| W(mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||||
| Hmm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||||
Au-dessus de la capacité de refroidissement et de la puissance d'entrée dans des conditions de température de condensation.40 ℃
4.2.1.1.2 Racks de compresseurs Mid Temp 3 refroidis à l'eau
| Modèle | BBS3- | |||||||||||
| 30 Mo | 45 Mo | 60 Mo | 75 Mo | 90 Mo | 105 Mo | 120 Mo | 150 Mo | |||||
| Température (℃) | -5 ℃ ~ 5 ℃ | |||||||||||
| Réfrigérant | R22 | |||||||||||
| Source de courant | 380 V/50 Hz | |||||||||||
| Comp. | Taper | Semi-hermétique | ||||||||||
| Comp.Modèle | 4VES-10 | 4PES-15 | 4NES-20 | 4HE-25 | 4GE-30 | 6HE-35 | 6GE-40 | 6FE-50 | ||||
| Qté | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||||
| Condenseur | Taper | Coquille et Tube | ||||||||||
| Eau de refroidissement (m3/h) | 20 | 26 | 31 | 42 | 50 | 57 | 71 | 86 | ||||
| Taille du connecteur | 2-1/2″ | 2-1/2″ | 3″ | 3″ | 3″ | 4″ | 5″ | 5″ | ||||
| Casquette.& Watts | Te -5℃ |
Casquette (W) | 66900 | 92700 | 109200 | 145200 | 168300 | 218100 | 250200 | 301200 | ||
| Entrée (KW) | 20h43 | 28h47 | 33.36 | 44,67 | 51.42 | 67.2 | 77.1 | 93,9 | ||||
| Te -10 ℃ |
Casquette (W) | 53790 | 74400 | 87900 | 117300 | 136200 | 175800 | 201900 | 243300 | |||
| Entrée (KW) | 18,99 | 26.37 | 31.02 | 41.64 | 48.03 | 62,7 | 72,0 | 87,6 | ||||
| Te -15 ℃ |
Casquette (W) | 42540 | 58620 | 69600 | 93300 | 108600 | 139800 | 160500 | 193800 | |||
| Entrée (KW) | 17h34 | 24,0 | 28h35 | 38.19 | 44.13 | 57.36 | 66,0 | 80,7 | ||||
| Conné cteur |
Sortie de liquide Connect (mm) | φ54 | φ66 | φ66 | φ76 | φ76 | φ108 | φ108 | φ108 | |||
| Raccordement gaz (mm) | φ22 | φ28 | φ28 | φ35 | φ35 | φ42 | φ42 | φ42 | ||||
| Taille globale | L(mm) | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | |||
| W(mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||||
| Hmm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||||
Au-dessus de la capacité de refroidissement et de la puissance d'entrée dans des conditions de température de condensation.40 ℃
4.2.1.1.3Bâtiers de compresseurs Mid Temp 4 refroidis à l'eau
| Modèle | BBS4- | |||||||||
| 40 Mo | 60 Mo | 80 Mo | 100 Mo | 120 Mo | 140 Mo | 160 Mo | 200 Mo | |||
| Température (℃) | -5 ℃ ~ 5 ℃ | |||||||||
| Réfrigérant | R22 | |||||||||
| Source de courant | 380 V/50 Hz | |||||||||
| Comp. | Taper | Semi-hermétique | ||||||||
| Comp.Modèle | 4VES-10 | 4PES-15 | 4NES-20 | 4HE-25 | 4GE-30 | 6HE-35 | 6GE-40 | 6FE-50 | ||
| Qté | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| Condenseur | Taper | Coquille et Tube | ||||||||
| Eau de refroidissement (m3/h) |
26 | 35 | 41 | 55 | 65 | 76 | 95 | 115 | ||
| Taille du connecteur | 2-1/2″ | 3″ | 3″ | 4″ | 4″ | 5″ | 5″ | 5″ | ||
| Casquette.& Watts | Te -5℃ |
Casquette (W) | 89200 | 123600 | 145600 | 193600 | 224400 | 290800 | 333600 | 401600 |
| Entrée (KW) | 27.24 | 37,96 | 44.48 | 59.56 | 68,56 | 89,6 | 102,8 | 125.2 | ||
| Te -10 ℃ |
Casquette (W) | 71720 | 99200 | 117200 | 156400 | 181600 | 234400 | 269200 | 324400 | |
| Entrée (KW) | 25h32 | 35.16 | 41.36 | 55.52 | 64.04 | 83,6 | 96,0 | 116,8 | ||
| Te -15 ℃ |
Casquette (W) | 56720 | 78160 | 92800 | 124400 | 144800 | 186400 | 214000 | 258400 | |
| Entrée (KW) | 23.12 | 32,0 | 37,8 | 50,92 | 58,84 | 76.48 | 88,0 | 107,6 | ||
| Conné | Sortie de liquide Connect (mm) | φ54 | Φ67 | φ76 | φ76 | φ108 | φ108 | φ108 | φ133 | |
| Raccordement gaz (mm) | φ28 | φ28 | φ35 | φ35 | φ42 | φ42 | φ42 | φ42 | ||
| Taille globale | L(mm) | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | |
| W(mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Hmm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||
Au-dessus de la capacité de refroidissement et de la puissance d'entrée dans des conditions de température de condensation.40 ℃
4.2.1.2 Réfrigérant R404A/R507A
4.2.1.2.1 Refroidi à l'eau Med.Rack compresseur Temp 2
| Modèle | BBS2- | |||||||||
| 18 Mo | 24 Mo | 28 Mo | 36 Mo | 46 Mo | 56 Mo | 68 Mo | 88 Mo | |||
| Température (℃) | -5 ℃ ~ 5 ℃ | |||||||||
| Réfrigérant | R404A/R507A | |||||||||
| Source de courant | 380 V/50 Hz | |||||||||
| Comp. | Taper | Semi-hermétique | ||||||||
| Comp.Modèle | 4TES-9A | 4PES-12A | 4NES-14A | 4HE-18A | 4GE -23A | 6HE-28Y | 6GE -34A | 6FE-44Y | ||
| Qté | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| Condenseur | Taper | Coquille et Tube | ||||||||
| Eau de refroidissement (m3/h) |
16,5 | 19 | 22,5 | 30 | 35 | 41 | 51 | 62 | ||
| Taille du connecteur | 2-1/2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ | 3″ | 3″ | 3″ | 4″ | ||
| Casquette.& Watts | Te -5℃ |
Casquette (W) | 53800 | 61800 | 73400 | 97800 | 113000 | 143600 | 166400 | 200 000 |
| Entrée (KW) | 19.2 | 21h44 | 25.82 | 34,72 | 41.4 | 51 | 61,4 | 73,6 | ||
| Te -10 ℃ |
Casquette (W) | 43000 | 49000 | 58400 | 79000 | 91400 | 116000 | 135000 | 162200 | |
| Entrée (KW) | 17.66 | 19.7 | 23.86 | 32.16 | 38.26 | 47.2 | 57,0 | 68,6 | ||
| Te -15 ℃ |
Casquette (W) | 33780 | 38320 | 46000 | 62800 | 73000 | 92400 | 108400 | 130000 | |
| Entrée (KW) | 15,98 | 17.76 | 21.68 | 29.38 | 34,88 | 43.2 | 52.2 | 63.2 | ||
| Connexion ecto r |
Sortie de liquide Connect (mm) | φ42 | φ54 | φ54 | φ66 | φ66 | φ76 | φ76 | φ76 | |
| Raccordement gaz (mm) | φ22 | φ22 | φ28 | φ28 | φ28 | φ35 | φ35 | φ35 | ||
| Taille globale | L(mm) | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | |
| W(mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Hmm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||
Au-dessus de la capacité de refroidissement et de la puissance d'entrée dans des conditions de température de condensation.40 ℃
4.2.1.2.2 Med. refroidi à l'eau.Rack compresseur Temp 3
| Modèle | BBS3- | |||||||||
| 27 Mo | 36 Mo | 42 Mo | 54 Mo | 69 Mo | 84 Mo | 102 Mo | 132 Mo | |||
| Température (℃) | -5 ℃ ~ 5 ℃ | |||||||||
| Réfrigérant | R404A/R507A | |||||||||
| Source de courant | 380 V/50 Hz | |||||||||
| Comp. | Taper | Semi-hermétique | ||||||||
| Comp.Modèle | 4TES-9A | 4PES-12A | 4NES-14A | 4HE-18A | 4GE -23A | 6HE-28Y | 6GE -34A | 6FE-44Y | ||
| Qté | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| Condenseur | Taper | Coquille et Tube | ||||||||
| Eau de refroidissement (m3/h) |
24,5 | 28 | 34 | 45 | 52 | 62 | 77 | 92 | ||
| Taille du connecteur | 2-1/2″ | 2-1/2″ | 3″ | 3″ | 3″ | 4″ | 5″ | 5″ | ||
| Casquette.& Watts | Te -5℃ |
Casquette (W) | 80700 | 92700 | 110100 | 146700 | 169500 | 215400 | 249600 | 300000 |
| Entrée (KW) | 28,8 | 32.16 | 38,73 | 52.08 | 62.1 | 76,5 | 92.1 | 110.4 | ||
| Te -10 ℃ |
Casquette (W) | 64500 | 73500 | 87600 | 118500 | 137100 | 174000 | 202500 | 243300 | |
| Entrée (KW) | 26h49 | 29h55 | 35,79 | 48.24 | 57.39 | 70,8 | 85,5 | 102,9 | ||
| Te -15 ℃ |
Casquette (W) | 50670 | 57480 | 69000 | 94200 | 109500 | 138600 | 162600 | 195000 | |
| Entrée (KW) | 23.97 | 26.64 | 32.52 | 44.07 | 52.32 | 64,8 | 78.3 | 94,8 | ||
| Connecteur | Sortie de liquide Connect (mm) | φ54 | φ66 | φ66 | φ76 | φ76 | φ108 | φ108 | φ108 | |
| Raccordement gaz (mm) | φ22 | φ28 | φ28 | φ35 | φ35 | φ42 | φ42 | φ42 | ||
| Taille globale | L(mm) | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | |
| W(mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Hmm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||
Au-dessus de la capacité de refroidissement et de la puissance d'entrée dans des conditions de température de condensation.40 ℃
4.2.1.2.3 Refroidi à l'eau Med.Rack compresseur Temp 4
| Modèle | BBS4- | |||||||||
| 36 Mo | 48 Mo | 56 Mo | 72 Mo | 92 Mo | 112 Mo | 136 Mo | 176 Mo | |||
| Température (℃) | -5 ℃ ~ 5 ℃ | |||||||||
| Réfrigérant | R404A/R507A | |||||||||
| Source de courant | 380 V/50 Hz | |||||||||
| Comp. | Taper | Semi-hermétique | ||||||||
| Comp.Modèle | 4TES-9A | 4PES-12A | 4NES-14A | 4HE-18A | 4GE -23A | 6HE-28Y | 6GE -34A | 6FE-44Y | ||
| Qté | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| Condenseur | Taper | Coquille et Tube | ||||||||
| Eau de refroidissement (m3/h) |
33 | 38 | 45 | 60 | 70 | 82 | 102 | 123 | ||
| Taille du connecteur | 2-1/2″ | 3″ | 3″ | 4″ | 4″ | 5″ | 5″ | 5″ | ||
| Casquette.& Watts | Te -5℃ |
Casquette (W) | 107600 | 123600 | 146800 | 195600 | 226000 | 287200 | 332800 | 400000 |
| Entrée (KW) | 38.4 | 42,88 | 51,64 | 69.44 | 82,8 | 102 | 122,8 | 147.2 | ||
| Te -10 ℃ |
Casquette (W) | 86000 | 98000 | 116800 | 158000 | 182800 | 232000 | 270000 | 324400 | |
| Entrée (KW) | 35.32 | 39.4 | 47.72 | 64.32 | 76.52 | 94,4 | 114,0 | 137.2 | ||
| Te -15 ℃ |
Casquette (W) | 67560 | 76640 | 92000 | 125600 | 146000 | 184800 | 216800 | 260000 | |
| Entrée (KW) | 31,96 | 35.52 | 43.36 | 58,76 | 69,76 | 86,4 | 104.4 | 126,4 | ||
| Connecteur | Sortie de liquide Connect (mm) | φ54 | Φ67 | φ76 | φ76 | φ108 | φ108 | φ108 | φ133 | |
| Connexion au gaz (mm) |
φ28 | φ28 | φ35 | φ35 | φ42 | φ42 | φ42 | φ42 | ||
| Taille globale | L(mm) | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | |
| W(mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Hmm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||
Au-dessus de la capacité de refroidissement et de la puissance d'entrée dans des conditions de température de condensation.40 ℃
4.2.2 Basse température refroidie à l'eau (Te-20~-40℃. Réfrigérant R404A/R507A)
4.2.2.1 Rack de compresseurs Low Temp 2 refroidi à l'eau
| Modèle | BBS2 |
||||||||
| 18 LBY | 28 LBY | 36 LBY | 46 LBY | 56 LBY | 68 LBY | 88 LBY | |||
| Température (℃) | -15 ℃ ~ -30 ℃ | ||||||||
| Réfrigérant | R404A/R507A | ||||||||
| Source de courant | 380 V/50 Hz | ||||||||
| Comp. | Taper | Semi-hermétique | |||||||
| Comp.Modèle | 4TES-9A | 4NES-14A | 4HE-18A | 4GE -23A | 6HE-28Y | 6GE -34A | 6FE-44Y | ||
| Qté | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| Condenseur | Sortie de liquide | Coquille et Tube | |||||||
| Raccordement gaz (mm) | 7.5 | dix | 14 | 16 | 20 | 25 | 29 | ||
| Sortie de liquide Connect (mm) | 2-1/2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ | 3″ | ||
| Casquette.& Watts | Te -25 ℃ |
Casquette (W) | 19880 | 27000 | 38100 | 44800 | 56000 | 67200 | 80200 |
| Entrée (KW) | 12.4 | 16.9 | 23.4 | 27,8 | 34,5 | 42.2 | 51,0 | ||
| Te -30 ℃ |
Casquette (W) | 14740 | 20000 | 28760 | 34000 | 42400 | 51600 | 61000 | |
| Entrée (KW) | 10.6 | 14.5 | 20.4 | 24.2 | 29.94 | 36,9 | 44,8 | ||
| Te -35 ℃ |
Casquette (W) | 10600 | 14400 | 21100 | 25240 | 31140 | 38580 | 45400 | |
| Entrée (KW) | 8.9 | 12,0 | 17.4 | 20,7 | 25.42 | 31,8 | 38,5 | ||
| Te -40 ℃ |
Casquette (W) | 7320 | 9960 | 14880 | 18100 | 22000 | 28000 | 32380 | |
| Entrée (KW) | 7.3 | 9.8 | 14.6 | 17.4 | 21.02 | 26,9 | 32.4 | ||
| Conné cteur |
Sortie de liquide Connect (mm) | φ54 | φ54 | φ54 | φ66 | φ66 | φ76 | φ76 | |
| Raccordement gaz (mm) | φ22 | φ22 | φ22 | φ28 | φ28 | φ28 | φ28 | ||
| Taille globale | L(mm) | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | |
| W(mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Hmm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||
Au-dessus de la capacité de refroidissement et de la puissance d'entrée dans des conditions de température de condensation.40 ℃
4.2.2.2 Rack de compresseurs Low Te mp 3 refroidi à l'eau
| Modèle | BBS3- | ||||||||
| 27LB | 42LB | 54LB | 69LB | 84LB | 102LB | 132LB | |||
| Température (℃) | -15 ℃ ~ -30 ℃ | ||||||||
| Réfrigérant | R404A/R507A | ||||||||
| Source de courant | 380 V/50 Hz | ||||||||
| Comp. | Taper | Semi-hermétique | |||||||
| Comp.Modèle | 4TES-9A | 4NES-14A | 4HE-18A | 4GE -23A | 6HE-28Y | 6GE -34A | 6FE-44Y | ||
| Qté | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| Condenseur | Sortie de liquide Connect (mm) | Coquille et Tube | |||||||
| Raccordement gaz (mm) | 11 | 15 | 21 | 24 | 29 | 36 | 43,5 | ||
| Sortie de liquide Connect (mm) | 2-1/2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ | 3″ | 3″ | 3″ | ||
| Casquette.& Watts | Te -25 ℃ |
Casquette (W) | 29800 | 40560 | 57150 | 67200 | 84000 | 100800 | 120300 |
| Entrée (KW) | 18.6 | 25.4 | 35.2 | 41,6 | 51,75 | 63,3 | 76,5 | ||
| Te -30 ℃ |
Casquette (W) | 22100 | 30000 | 43140 | 51000 | 63600 | 77400 | 91500 | |
| Entrée (KW) | 15.9 | 21.7 | 30,6 | 36.3 | 44.91 | 55.4 | 67.2 | ||
| Te -35 ℃ |
Casquette (W) | 15900 | 21660 | 31650 | 37860 | 46710 | 57870 | 68100 | |
| Entrée (KW) | 13.3 | 18.1 | 26.1 | 31,0 | 38.13 | 47,7 | 57,8 | ||
| Te -40 ℃ |
Casquette (W) | 11000 | 14940 | 22300 | 27150 | 33000 | 41970 | 48570 | |
| Entrée (KW) | 10,89 | 14.6 | 21,8 | 26,0 | 31.53 | 40.4 | 48,6 | ||
| Connecticut secteur |
Sortie de liquide Connect (mm) | φ54 | φ54 | φ66 | φ76 | φ76 | φ108 | φ108 | |
| Raccordement gaz (mm) | φ22 | φ22 | φ28 | φ28 | φ28 | φ35 | φ35 | ||
| Taille globale | L(mm) | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | |
| W(mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Hmm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||
Au-dessus de la capacité de refroidissement et de la puissance d'entrée dans des conditions de température de condensation.40 ℃
4.2.2.3 Rack de compresseurs Low Temp 4 refroidi à l'eau
| Modèle | BBS4- | ||||||||
| 36 LBY | 56 LBY | 72 LBY | 92LBY | 112 LBY | 136 LBY | 176 LBY | |||
| Température (℃) | -15 ℃ ~ -30 ℃ | ||||||||
| Réfrigérant | R404A/R507A | ||||||||
| Source de courant | 380 V/50 Hz | ||||||||
| Comp. | Taper | Semi-hermétique | |||||||
| Comp.Modèle | 4TES-9A | 4NES-14A | 4HE-18A | 4GE -23A | 6HE-28Y | 6GE -34A | 6FE-44Y | ||
| Qté | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| Condenseur | Sortie de liquide Connect (mm) | Coquille et Tube | |||||||
| Raccordement gaz (mm) | 15 | 20 | 28 | 32 | 40 | 48 | 58 | ||
| Sortie de liquide Connect (mm) | 2-1/2″ | 2-1/2″ | 3″ | 3″ | 3″ | 4″ | 4″ | ||
| Casquette.& Watts | Te -25 ℃ |
Casquette (W) | 39760 | 54000 | 76200 | 89600 | 112000 | 134400 | 160400 |
| Entrée (KW) | 24,8 | 33,8 | 46,9 | 55,5 | 69,0 | 84,4 | 102,0 | ||
| Te -30 ℃ |
Casquette (W) | 29480 | 40000 | 57520 | 68000 | 84800 | 103200 | 122000 | |
| Entrée (KW) | 21.2 | 28,9 | 40,8 | 48.4 | 59,88 | 73,8 | 89,6 | ||
| Te -35 ℃ |
Casquette (W) | 21200 | 28880 | 42200 | 50480 | 62280 | 77160 | 90800 | |
| Entrée (KW) | 17.8 | 24.1 | 34,8 | 41.4 | 50,84 | 63,6 | 77,0 | ||
| Te -40 ℃ |
Casquette (W) | 14640 | 19920 | 29760 | 36200 | 44000 | 55960 | 64760 | |
| Entrée (KW) | 14.5 | 19.5 | 29.1 | 34,7 | 42.04 | 53,8 | 64,8 | ||
| Connecteur | Sortie de liquide Connect (mm) | φ66 | φ66 | φ76 | φ76 | φ108 | φ108 | φ108 | |
| Raccordement gaz (mm) | φ22 | φ28 | φ28 | φ28 | φ35 | φ35 | φ35 | ||
| Taille globale | L(mm) | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | |
| W(mm) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Hmm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | ||
produits recommandés
-
VIDEO
-
