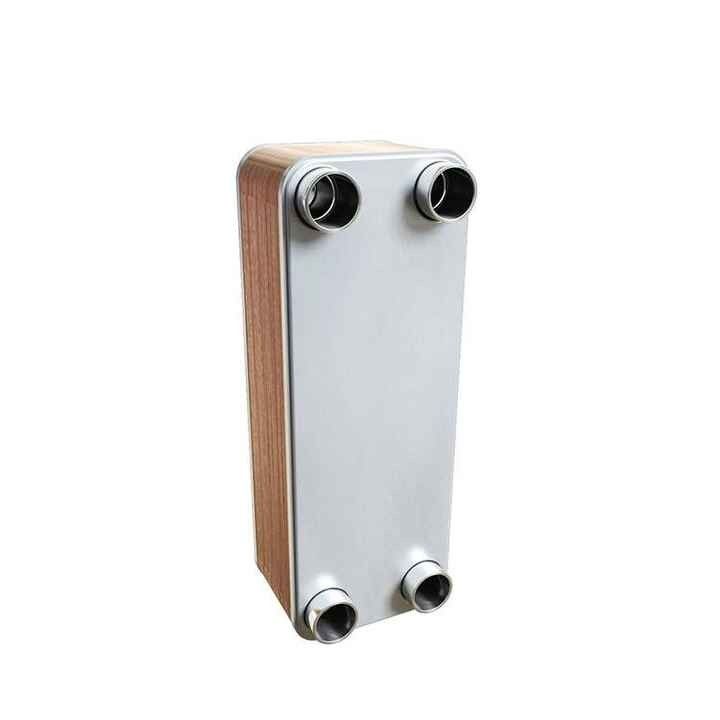

B3-26-54D Intercambiador pièces détachées de chaudière domestique inoxydable échangeur de plaques 5HP évaporateur échangeur de chaleur à plaque brasée prix

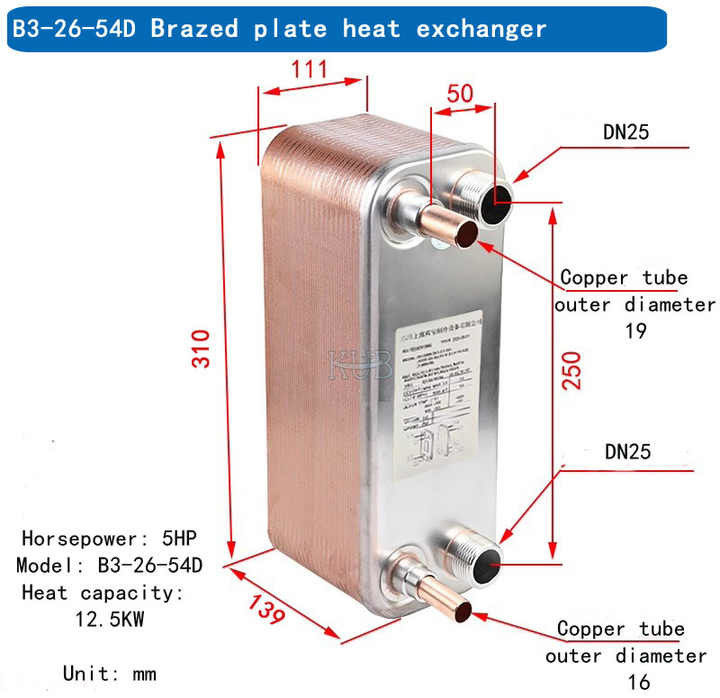

Structure du produit

Installation, utilisation et maintenance d'échangeurs de chaleur à tôle brasée

Installez

1Les échangeurs de chaleur à plaques doivent être installés verticalement et une installation horizontale ou inclinée ne provoquera pas seulement une diminution significative de l'efficacité de l'échangeur de chaleur,mais aussi augmenter la capacité de réfrigération

Facile à provoquer la formation de glace et le blocage dans l'échangeur de chaleur.

2Les petits échangeurs de chaleur à plaques des modèles B3-014, B3-015, B3-020 et B3-026 (≤ 30 pièces) peuvent être installés directement sur les conduites.Les échangeurs de chaleur à plaques de grande taille des modèles ci-dessus et d'autres modèles de plus grande taille doivent être installés sur des plaques absorbant les chocs ou fixés avec des boulons., vis, supports, etc. Si des vibrations peuvent se produire, des connexions absorbant les chocs doivent être utilisées.

3Sauf cas de conception spéciaux, lors du raccordement de l'échangeur de chaleur au système,il convient de s'assurer que les tuyaux de raccordement pour l'entrée et la sortie du milieu chaud et l'entrée et la sortie du milieu froid sont reliés vers le haut

Assurer un bon transfert de chaleur par convection et éviter les erreurs de connexion.

4. Lors du brasage de l'échangeur de chaleur de plaque et du tuyau, la surface de contact doit d'abord être nettoyée, la graisse doit être enlevée,et le sel acide gazeux (ou la poudre d'argent) agent de brasage doit être brossé avec une brosseLe tube de cuivre doit être inséré dans l'interface et soudé avec une tige de soudage en argent contenant plus de 45% d'argent.d'une température maximale ne dépassant pas 650 °C, pour le soudage au même point de soudage

Pour éviter l'oxydation interne, l'azote doit être rempli à l'intérieur de l'échangeur de chaleur pour se protéger.

5:Lors du soudage des échangeurs de chaleur à plaques de grande taille B3-095 et supérieurs avec des conduites, un chiffon humide doit être enroulé autour de l'interface pour éviter que l'échangeur de chaleur ne soit exposé à des températures élevées.Pour limiter la zone chauffée, un angle (généralement de 30°) doit être créé au bord du tuyau et de l'interface, et le soudage TG ou MG doit être utilisé.

Précautions d' utilisation et d' entretien

1. Anti- blocage

Si des objets étrangers ou des écailles sévères pénètrent dans les canaux de l'échangeur de chaleur, un blocage du canal se produira.Ça va provoquer une corrosion., ce qui endommage la structure de l'échangeur de chaleur et entraîne une fuite interne.il est nécessaire de faire attention aux changements de perte de pression du milieu avant et après le passage à travers l'échangeur de chaleur en tout tempsSi la perte de pression augmente soudainement, la machine doit être arrêtée à temps pour nettoyer et entretenir l'échangeur de chaleur.un nouvel échangeur de chaleur doit être remplacé en temps opportun pour éviter de plus grandes pertes.

2Anti-glaçage

A. L'antigel doit être utilisé lorsque la température d'évaporation approche du point de congélation du côté liquide.

B. Pour éviter que le réfrigérant ne soit injecté trop peu et que la température d'évaporation ne soit trop basse,le nettoyage et l'entretien doivent être effectués régulièrement afin d'éviter la formation de glace due à l'écaillage et au blocage du canal de l'échangeur de chaleurD. Adoucir l'eau à haute dureté pour éviter la formation de glace due à un blocage des canaux des échangeurs de chaleur en raison de l'échelle.

E. Installer des dispositifs de drainage et vider l'échangeur de chaleur lorsqu'il n'est pas utilisé pour éviter qu'il ne gèle à l'intérieur de l'échangeur de chaleur en raison de la basse température ambiante

F. Installer et utiliser des écrans filtrants avec des trous inférieurs à 1 millimètre pour empêcher les débris filamenteux, floculants et de plus grande taille d'entrer dans l'échangeur de chaleur.et pour éviter la formation de glace causée par le blocage des canaux des échangeurs de chaleur

G. Installer un interrupteur de débit d'eau pour assurer un débit d'eau stable avant, pendant et après le fonctionnement du compresseur afin d'éviter l'arrêt soudain de la pompe à eau pendant le fonctionnement du système

H, installer un interrupteur de régulation de protection contre la basse tension pour empêcher une basse pression d'aspiration

1. Installez le régulateur de protection de température après avoir installé la vanne de dilatation et éteignez le compresseur lorsque la température se trouve derrière la vanne de dilatation.
3. Anti-corrosion

A. Afin d'éviter la corrosion de l'échangeur de chaleur, il est nécessaire de veiller à ce que l'environnement dans lequel l'échangeur est installé et utilisé, ainsi que le milieu utilisé pour l'échange de chaleur,ne sont pas corrosifs pour l'acier inoxydable et le cuivre (la teneur en ions chlorure et ions sulfate dans le milieu échangeur de chaleur ne doit généralement pas dépasser 100 mg/1).

B. Utilisez un filtre avec des trous de moins d'un millimètre pour empêcher les débris filamenteux, floculants et plus gros d'entrer dans l'échangeur de chaleur et de provoquer un blocage

C. Nettoyer rapidement l'échangeur de chaleur en cas d'encrassement.

D. Assurer la stabilité du fonctionnement du système et éviter la corrosion par contrainte des plaques d'échangeurs de chaleur causée par des changements graves ou fréquents de la pression des conduites du système.

E, lorsque le système cesse de fonctionner et reste inactif pendant une longue période, le liquide de l'échangeur de chaleur doit être drainé
4- Le nettoyage.

Si une chute de pression significative se produit pendant le fonctionnement des échangeurs de chaleur à plaques, cela signifie que des écailles se sont formées.Si la balance est sévère, des produits chimiques qui n'endommagent pas le métal en acier inoxydable et le métal en cuivre doivent être utilisés pour le nettoyage inverse de 24 heures (comme l'acide phosphorique ou le peroxyde d'acide à 5% de concentration, l'acide formique,acide carboxyliqueL'acide acétique, l'acide oxalique ou d'autres acides organiques). Lors du nettoyage, le débit de la solution de nettoyage doit être contrôlé par une pompe à eau sous pression.5 à 2 fois le débit de la solution d'origineAprès le nettoyage, une grande quantité d'eau propre doit être utilisée pour rincer la solution de nettoyage dans le système avant de démarrer le système.
